国产闪测仪品牌首选昆山艾弗特
文章来源:一键测量仪|一键式测量仪|RPS关节臂-昆山艾弗特计量仪器有限公司时间:2019-10-07 点击:
0
闪测仪可以做到多工件多尺寸，2-5秒完成一键式测量。这么神奇的机器到底是怎样的原理呢？今天艾弗特就和大家一起探秘一下快速测量的面纱。
传统的二次元影像测量仪，采用的是光栅尺位移传感器作为精度标，因此二次元影像只能单个测量，虽然可以编程测量，但也是有先后顺序和长时间的过程的
闪测仪采用新型的影像测量技术，不需要使用光栅尺，也不需要经过大焦距的镜头放大产品影像来保障测量精度。那闪测仪是如何做到的呢?
闪测仪的测量原理是通过一个大视角大景深的远心镜头，将产品轮廓影像缩小数倍或数十倍后传递至几百万像素高分辨率CCD相机上做数字化处理，再由有着强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图，最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸，同时完成对尺寸公差的评价。
看似简单的通俗易懂的原理，却是经过高端设备及高端技术结合才能达到这样的效果。另外闪测仪的组成结构也是非常简单的。

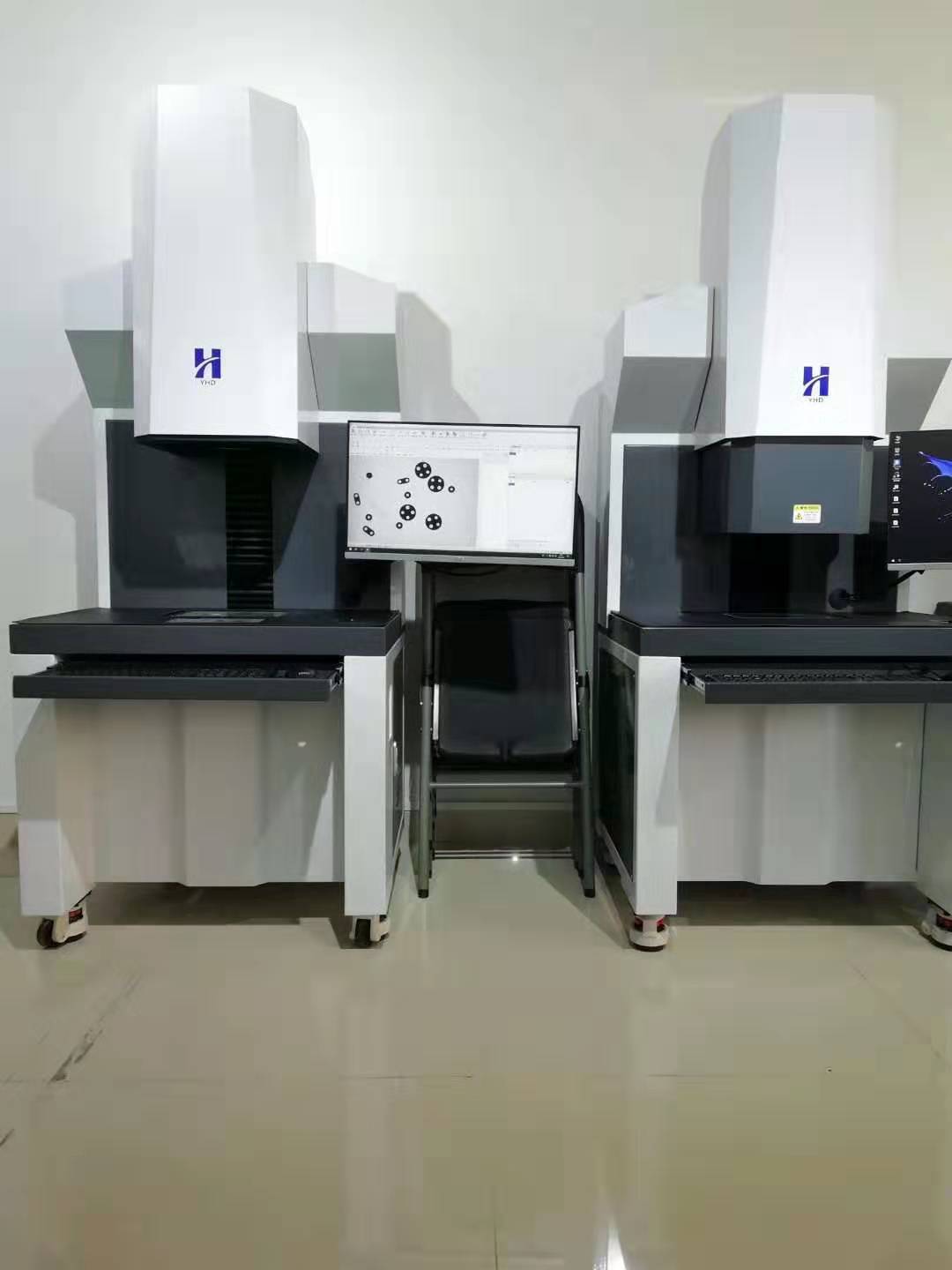

闪测仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台几个部分组成。
知识普及：
景深，在光学摄影中是一个很重要参数，它的大小决定着清晰图像范围。在远心光学成像中，景深也是一个经常被提及的参数，它的大小取决于镜头倍率、光圈数、波长、像素大小、客户使用的边缘提取算法灵敏度。对于大多数远心系列镜头，陈述的景深是在光圈数为8的整体景深。景深可用于测量应用，它通常比缺陷检测景深要大，图像的对比度必须尽可能高。
CCD相机是在安全防范系统中，图像的生成当前主要是来自CCD相机，CCD是电荷耦合器件（charge coupled device）的简称，它能够将光线变为电荷并将电荷存储及转移，也可将存储之电荷取出使电压发生变化，因此是理想的CCD相机元件，以其构成的CCD相机具有体积小、重量轻、不受磁场影响、具有抗震动和撞击之特性而被广泛应用。
艾弗特闪测仪特点
1.精准闪测，一触即发 ;
2.大口径高景深，实现全视野范围成像清晰，无畸变 ;
3.自动图像匹配功能，测量工件可任意摆放，无需定位夹具，无需焦点调节，无需载物台手动操作 ;
4.可实现测量工件多个位置测量，增加测量尺寸，也不会多耗费测量时间 ;
5.多个工件可同时一并测量，无需每个工件单次测量 ;
6.操作简单，可快速完成所有测量过程，并输出测量结果 ;
7.2秒内图像聚焦清晰，重复聚焦一致性高，零失误 ;
8.测量精准，测量结果不会因人而异 ;
9.智能判断：OK/NG实时显示
10.测量过程无需平台运动，有效防止产品位移造成的测量误差 ;
11.防震台设计，一体式结构，保证仪器的刚性 ;
12.人体工程学设计，让测量员有舒适的测量空间 ;
13.测量结果可自动保存到主机。
