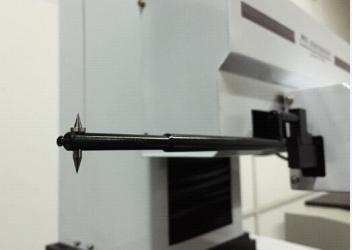

威尔轮廓度仪，以表面轮廓测量仪为基础机台，测量原理与表面轮廓仪测量仪一样，即采用直角坐标测量法，通过X轴、Z轴传感器，测绘出被测零件的表面轮廓的坐标点，通过电器组件，将传感器所测量的坐标点数据传输到上位PC机，软件对所采集的原始坐标数据进行数学运算处理，标注所需的工程测量项目。
测量范围
外螺纹直径：16~60mm
内螺纹直径：16~60mm(更小需定制测针)
最大扫描范围：120mm
螺距：0.5~4mm
测量精度
圆柱螺纹环规：内径≥16mm，牙形半角≥27°
中径：±（5+6H/60）μm
小径：±（5+6H/60）μm
螺距：±（1.5+2H/4）μm
如需更多详细产品信息，请与我们联系！
产品特点
测量效率：专用针对螺纹测量软件，所有参数自动计算，仅需数秒就能计算出所有结果。
测量精度：各轴采用分辨率为0.05的高精度RENISHAW光栅，激光干涉仪修正，以保证有足够高精度的原始数据。
智能程度：所有参数由计算机自动完成；测量可设定程序自动测量。
方便程度：所测的上、下沿图形及参数均在一张报告中体现。
测量范围：一次性可测量的螺纹长度为120mm。
性价比：螺纹数据库按类型细分成模块单元，可按需配备，节约成本。
测量项目
螺纹测量：中径、单一中径、大径、小径、螺距、牙型全角、牙形半角、锥度、齿顶圆弧、齿底圆弧、齿顶宽、齿底宽、齿高等，并自动判别。
