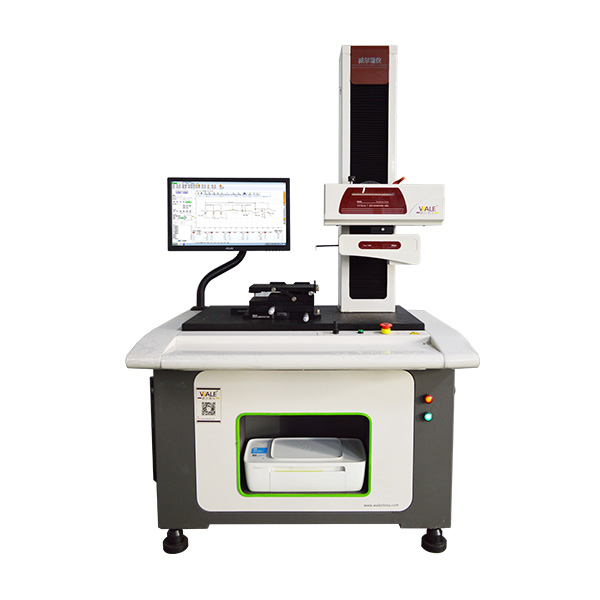

威尔Vitral7系列粗糙度轮廓一体机
一次测量，实现粗糙度、波纹度、轮廓分析
实现全范围内的粗糙度、波纹度测量
X向采用新型数字式传感器，精度更高，Z1采用自主研发高精度多段式电感传感器
多段式高精度传感器具有超大量程，最大限度保持了传感器的原有精度。
采用高刚性高精度免维护直线运动导轨，精密控制系统。
采用高速并行数据采集单元，硬件触发、硬件高速采样，无延时；足够密集及稳定的数据源为后期数据处理、计算提供最有力的保障。
粗糙度轮廓仪一体机具有传统的粗糙度轮廓仪无法比拟的优势
产品参数
|
规格号 |
参数 |
|
测量范围 |
X轴 |
0-200mm可选 |
|
Z轴 |
0-620mm可选 |
|
Z1轴 |
6mm,2mm |
|
线性精度 |
轮廓 |
≤±0.07%f.s.(95mm测杆) |
|
粗糙度 |
轮廓测量：各种类型工件表面的线要素，点要素、点与点的距离、线与线的距离、各要素的位置度包括距离、平行度、垂直度、角度、槽深、槽宽、半径，可进行直线度分析、凸度分析。
轮廓分析：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
粗糙度测量：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr
波纹度参数：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr
